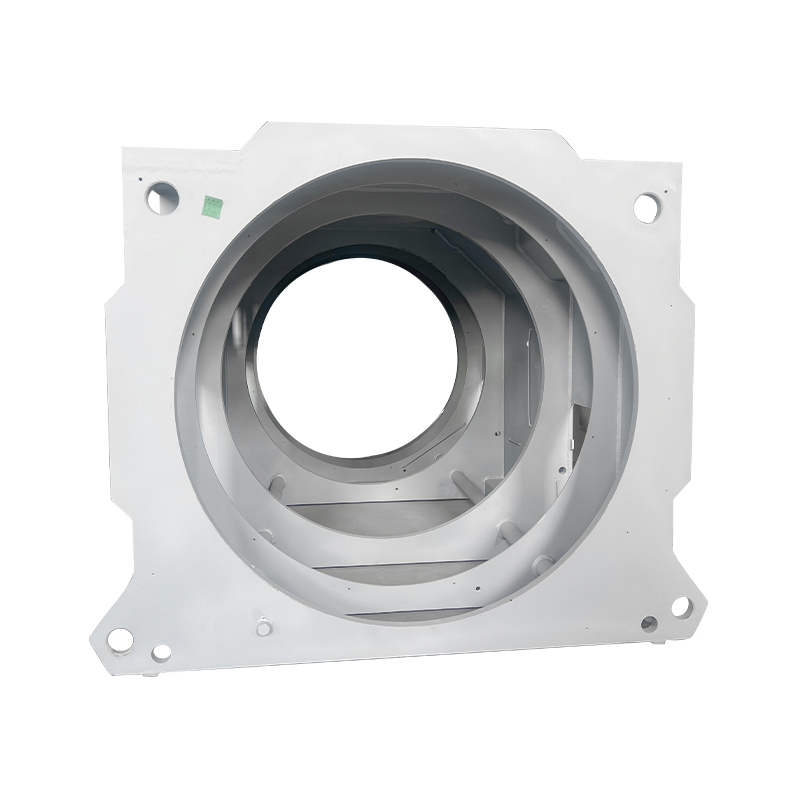

قاعدة المحرك الصناعية الملحومة من النوع الصندوقي

I. المفهوم الأساسي وتحديد المواقع

قاعدة الآلة الصناعية من النوع الصندوقي عبارة عن هيكل داعم للمحرك تم تصنيعه باستخدام عمليات لحام الألواح الفولاذية. يتميز بصندوق مربع/مستطيل كجسم رئيسي، وهو مكون أساسي يوفر دعمًا ثابتًا وحماية شاملة للمحرك. فهو يحتوي على مكونات المحرك الداخلية (العضو الثابت، والعضو الدوار، والمحامل، وما إلى ذلك) داخل الصندوق مع توفير الدعم وتبديد الحرارة ووظائف الحماية أيضًا. إنه نوع الإطار المفضل للمحركات الصناعية الكبيرة والمحركات المستخدمة في ظل ظروف تشغيل خاصة.

ثانيا. الميزات الهيكلية الرئيسية

1. تصميم الإطار الرئيسي
المقطع العرضي المربع/المستطيل: إطار سداسي السطوح ملحوم من صفائح فولاذية أو فولاذ هيكلي، مما يشكل هيكلًا مستقرًا للحمل مع أداء قوي ضد الإمالة.

التصميم المعياري: غالبًا ما يعتمد هيكلًا قابلاً للفصل لتسهيل النقل والتركيب؛ أثناء الصيانة، يمكن تفكيك الأجزاء محليًا.

ترتيب أدوات التقوية: يتم تركيب أدوات تقوية عرضية أو طولية أو قطرية داخل الإطار لتحسين الصلابة الكلية ومقاومة التشوه بشكل ملحوظ.

2. المكونات الحاسمة
القاعدة: تحمل الوزن الكامل وأحمال التشغيل للمحرك؛ ملحومة عادة من صفائح فولاذية سميكة (8-20 ملم)، مع أقدام تسوية قابلة للتعديل في الأسفل.

الهيكل: ألواح جانبية على شكل صندوق تحمي المكونات الداخلية، مع ممرات تبريد محجوزة وأبواب للفحص/الصيانة.

اللوحات الطرفية: تقع على طرفي الإطار؛ مزودة بفتحات تحمل وفتحات تغذية للكابلات، وملحومة/ثابتة في العلبة.

3. أبرز الوظائف

نظام التبريد: تم تصميم العلبة بفتحات تهوية أو زعانف تبريد أو خطوط أنابيب تبريد لمعالجة مشكلات تبديد الحرارة الكامنة في الهياكل المغلقة.

تصميم الختم: يتم تطبيق الأختام/الجوانات على المفاصل لضمان تصنيف الحماية المطلوب (IP54/IP55) لأداء مقاوم للغبار ومقاوم للماء.

تجهيزات الرفع: يتم تثبيت حلقات الرفع أو عروات الرفع في الأعلى لتسهيل التركيب والتعامل.

صندوق الأطراف: ملحوم بشكل مستقل بجانب العلبة، مما يوفر واجهة توصيل كهربائية لتسهيل الصيانة.
